SSD-RAID6購入の動機

 2006年頃、500GBのHDD5台でRAID5を構築しました。 その3年後あたりに、性能向上のためHDDを2TBのものいにしました。 しかしRAIDドライブから起動していたため、RAIDドライブが2TBに制限されてしまいました。 そのため、起動用に単体SSDを導入し、RAIDドライブをデータ用にしました。 そして、2013年8月、マザーボード、CPU、メモリ、電源を新しいものに交換しました。
 しかし5年ほど使っていると、HDDに問題が起こり、頻繁にリビルドが行われるようになりました。 そして5台で運用していたHDDと予備のHDD1台の合計6台あったHDDは、故障のため4台に減ってしまっていました。 20134年8月のマザーボード交換で、PCI Express Gen3が利用できるようになったこと、 きびきび動く環境がほしいこと、ソフトウェアをインストールするスペースがもっとほしいこと、 HDDがどんどん故障していくことなどの理由により、 SSDでRAIDを組むことにしました。 1台故障しても気にせず、システムを普通に使い続けいることができるように、RAID6にしました。 当初の狙いは、性能(速度)、省エネ(消費電力)、信頼性、静穏の4Sでした。

SSDとRAID6の選定と購入

 選定したSSDは、Crucialの CT256MX100SSD1です。 お手頃な値段で売り出されたことで有名なモデルです。 スペックは、容量256GB、読込速度550MB/s、書込速度330MB/sです。 価格が安いことが選定の最大の理由です。 購入台数は8台で、6台を使用、2台は予備です。 なぜ8台使用しないかというと、将来HDDでRAIDまたはJBODのボリュームを構築する可能性があるためです。
 そして、RAIDカードには、adaptecの ASR-8805 を選びました。 PCI Express Gen3対応、キャッシュ容量1GB、RAID6対応です。 保証が3年であることが選定の最大の理由です。 オリオスペックという小売店のベンチマークで、ストライプサイズが64KB以外では キャッシュパフォーマンスが出ないということはあらかじめ知っていました。
 当初は、起動ドライブとして使っていたPlextorの信頼性の高いSSDでソフトウェアRAIDを組む予定でしたが、 そのSSDでエラーがそれなり出たのでこの選択になりました。 この時点で、すでに18万円かかっています。

PCへの取り付け

 さっそく失敗をしてしまいました。 このRAIDカード、ドライブと接続するケーブルが別売りなのですが、 ACK-I-HDmSAS-HDmSAS-1M を買ってしまいました。 しかしこのケーブルは、SATAではなくSAS用だったのです。 しかたなく正しいケーブル ACK-I-HDmSAS-4SATA-SB.8M を購入しなおしました。 また、3.5インチベイへのマウンタがなかったので、 アイネックス 2.5インチSSD/HDD変換マウンタ 2台用 HDM-06A を4台購入しました。(1台は予備。) 購入後、ただしく装着ができました。
 その後、しばらく使っていたのですが、夜中に急に大きなアラーム音が鳴ってしまいました。 当初原因がわからなかったのですが、RAIDカードの異常高温が原因ということがわかりました。 アラーム音が鳴らなくても、RAID6にもかかわらずシステムが不安定になってしまいました。 そのため、6つある筐体のファンをフル回転させる設定にしました。 そして、 外排気小型ファン: VIZO PCL-101-BK PROPELLER PCI固定FAN、 ファン(92mm):cythe DFS922512M-PWM 鎌風の風PWM 92mm、 ファンのマウンタ:AINEX FST-PCI ファンステイ リアスロット用 の3つの冷却商品を買いました。 まず、外排気小型ファンを装着しました。 この外排気ファン、レビューによると、静穏で、プロセッサの温度を5℃ほど下げる効果があるらしいです。 その結果、大きなアラーム音は鳴らなくなったものの、システムが不安定なままで、 時折勝手に起動時のスキャンディスクが走ります。 次に、ファン(92mm)とファンのマウンタで横から風を当てるようにしました。 その結果、ようやくシステムが安定しました。 このPCにはCPUファン1つ、電源ファン1つ、筐体ファン6つ、RAIDカード用追加ファン2つの 合計10個のファンを取り付けることになりました。 ここまでで使ったお金は約20万円です。

RAIDの設定

 まず、RAIDのパッケージにドライバとソフトウェアは入っていません。 ドライバサポートソフト はインターネットからダウンロードしました。 しかもTomcatを趣味でも使っていたため、サポートソフトがうまくインストールできませんでした。 そのため、起動時にツールを立ち上げ、Initialize後、RAID6を構築しました。

OSをインストールしない状態でのベンチマーク

 ストライプサイズを、1MB、256KB、64KBと変えてみて、CrystalDiskMarkを動かしてみた結果は、以下の通りです。

  SSD-RAID6 1MB stripe

-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]
Sequential Read : 2597.897 MB/s
Sequential Write : 1380.614 MB/s
Random Read 512KB : 487.588 MB/s
Random Write 512KB : 201.384 MB/s
Random Read 4KB (QD=1) : 26.903 MB/s [ 6568.1 IOPS]
Random Write 4KB (QD=1) : 12.094 MB/s [ 2952.6 IOPS]
Random Read 4KB (QD=32) : 263.802 MB/s [ 64404.7 IOPS]
Random Write 4KB (QD=32) : 11.927 MB/s [ 2911.7 IOPS]

Test : 4000 MB [D: 0.0% (0.1/635.4 GB)] (x1)
Date : 2014/10/12 6:06:01
OS : Windows 7 Ultimate SP1 [6.1 Build 7601] (x64)


-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]

Sequential Read : 2395.572 MB/s
Sequential Write : 1352.565 MB/s
Random Read 512KB : 557.214 MB/s
Random Write 512KB : 251.281 MB/s
Random Read 4KB (QD=1) : 28.636 MB/s [ 6991.2 IOPS]
Random Write 4KB (QD=1) : 7.306 MB/s [ 1783.6 IOPS]
Random Read 4KB (QD=32) : 222.735 MB/s [ 54378.6 IOPS]
Random Write 4KB (QD=32) : 7.935 MB/s [ 1937.3 IOPS]

Test : 2000 MB [D: 0.0% (0.1/635.4 GB)] (x1)
Date : 2014/10/12 6:08:14
OS : Windows 7 Ultimate SP1 [6.1 Build 7601] (x64)


-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]

Sequential Read : 2338.335 MB/s
Sequential Write : 1327.101 MB/s
Random Read 512KB : 825.115 MB/s
Random Write 512KB : 458.937 MB/s
Random Read 4KB (QD=1) : 37.322 MB/s [ 9111.7 IOPS]
Random Write 4KB (QD=1) : 6.058 MB/s [ 1479.0 IOPS]
Random Read 4KB (QD=32) : 242.343 MB/s [ 59165.9 IOPS]
Random Write 4KB (QD=32) : 6.520 MB/s [ 1591.7 IOPS]

Test : 1000 MB [D: 0.0% (0.1/635.4 GB)] (x1)
Date : 2014/10/12 6:10:20
OS : Windows 7 Ultimate SP1 [6.1 Build 7601] (x64)


-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]

Sequential Read : 213.995 MB/s
Sequential Write : 1206.647 MB/s
Random Read 512KB : 2720.469 MB/s
Random Write 512KB : 1518.639 MB/s
Random Read 4KB (QD=1) : 98.435 MB/s [ 24031.9 IOPS]
Random Write 4KB (QD=1) : 30.406 MB/s [ 7423.4 IOPS]
Random Read 4KB (QD=32) : 604.441 MB/s [147568.7 IOPS]
Random Write 4KB (QD=32) : 39.545 MB/s [ 9654.5 IOPS]

Test : 500 MB [D: 0.0% (0.1/635.4 GB)] (x1)
Date : 2014/10/12 6:12:14
OS : Windows 7 Ultimate SP1 [6.1 Build 7601] (x64)

-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]

Sequential Read : 191.632 MB/s
Sequential Write : 1545.087 MB/s
Random Read 512KB : 2751.050 MB/s
Random Write 512KB : 2655.530 MB/s
Random Read 4KB (QD=1) : 100.615 MB/s [ 24564.1 IOPS]
Random Write 4KB (QD=1) : 84.813 MB/s [ 20706.2 IOPS]
Random Read 4KB (QD=32) : 584.615 MB/s [142728.3 IOPS]
Random Write 4KB (QD=32) : 471.756 MB/s [115174.9 IOPS]

Test : 100 MB [D: 0.0% (0.1/635.4 GB)] (x1)
Date : 2014/10/12 6:14:07
OS : Windows 7 Ultimate SP1 [6.1 Build 7601] (x64)


-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]

Sequential Read : 242.686 MB/s
Sequential Write : 1202.855 MB/s
Random Read 512KB : 2863.406 MB/s
Random Write 512KB : 2652.476 MB/s
Random Read 4KB (QD=1) : 122.341 MB/s [ 29868.4 IOPS]
Random Write 4KB (QD=1) : 133.867 MB/s [ 32682.4 IOPS]
Random Read 4KB (QD=32) : 645.620 MB/s [157622.1 IOPS]
Random Write 4KB (QD=32) : 509.011 MB/s [124270.4 IOPS]

Test : 50 MB [D: 0.0% (0.1/635.4 GB)] (x1)
Date : 2014/10/12 6:16:39
OS : Windows 7 Ultimate SP1 [6.1 Build 7601] (x64)


SSD-RAID6 256KB stripe

-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]

Sequential Read : 2527.070 MB/s
Sequential Write : 1383.802 MB/s
Random Read 512KB : 660.260 MB/s
Random Write 512KB : 355.950 MB/s
Random Read 4KB (QD=1) : 28.688 MB/s [ 7004.0 IOPS]
Random Write 4KB (QD=1) : 34.062 MB/s [ 8315.8 IOPS]
Random Read 4KB (QD=32) : 383.800 MB/s [ 93701.2 IOPS]
Random Write 4KB (QD=32) : 39.690 MB/s [ 9690.0 IOPS]

Test : 4000 MB [D: 0.0% (0.1/650.0 GB)] (x1)
Date : 2014/10/12 5:18:29
OS : Windows 7 Ultimate SP1 [6.1 Build 7601] (x64)


-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]

Sequential Read : 2729.778 MB/s
Sequential Write : 1363.558 MB/s
Random Read 512KB : 784.732 MB/s
Random Write 512KB : 361.097 MB/s
Random Read 4KB (QD=1) : 32.567 MB/s [ 7950.8 IOPS]
Random Write 4KB (QD=1) : 22.278 MB/s [ 5438.9 IOPS]
Random Read 4KB (QD=32) : 383.166 MB/s [ 93546.3 IOPS]
Random Write 4KB (QD=32) : 22.749 MB/s [ 5554.0 IOPS]

Test : 2000 MB [D: 0.0% (0.1/650.0 GB)] (x1)
Date : 2014/10/12 5:20:45
OS : Windows 7 Ultimate SP1 [6.1 Build 7601] (x64)


-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]

Sequential Read : 2435.717 MB/s
Sequential Write : 1317.307 MB/s
Random Read 512KB : 1121.976 MB/s
Random Write 512KB : 507.798 MB/s
Random Read 4KB (QD=1) : 43.756 MB/s [ 10682.6 IOPS]
Random Write 4KB (QD=1) : 14.973 MB/s [ 3655.6 IOPS]
Random Read 4KB (QD=32) : 464.411 MB/s [113381.5 IOPS]
Random Write 4KB (QD=32) : 15.592 MB/s [ 3806.7 IOPS]

Test : 1000 MB [D: 0.0% (0.1/650.0 GB)] (x1)
Date : 2014/10/12 5:22:32
OS : Windows 7 Ultimate SP1 [6.1 Build 7601] (x64)


-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]

Sequential Read : 209.743 MB/s
Sequential Write : 1295.605 MB/s
Random Read 512KB : 2742.403 MB/s
Random Write 512KB : 1809.397 MB/s
Random Read 4KB (QD=1) : 98.893 MB/s [ 24143.9 IOPS]
Random Write 4KB (QD=1) : 39.474 MB/s [ 9637.3 IOPS]
Random Read 4KB (QD=32) : 601.555 MB/s [146864.0 IOPS]
Random Write 4KB (QD=32) : 44.276 MB/s [ 10809.7 IOPS]

Test : 500 MB [D: 0.0% (0.1/650.0 GB)] (x1)
Date : 2014/10/12 5:24:27
OS : Windows 7 Ultimate SP1 [6.1 Build 7601] (x64)


-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]

Sequential Read : 197.534 MB/s
Sequential Write : 1432.622 MB/s
Random Read 512KB : 2777.338 MB/s
Random Write 512KB : 2659.862 MB/s
Random Read 4KB (QD=1) : 99.211 MB/s [ 24221.4 IOPS]
Random Write 4KB (QD=1) : 85.411 MB/s [ 20852.2 IOPS]
Random Read 4KB (QD=32) : 582.370 MB/s [142180.2 IOPS]
Random Write 4KB (QD=32) : 490.393 MB/s [119724.8 IOPS]

Test : 100 MB [D: 0.0% (0.1/650.0 GB)] (x1)
Date : 2014/10/12 5:26:14
OS : Windows 7 Ultimate SP1 [6.1 Build 7601] (x64)


-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]

Sequential Read : 210.422 MB/s
Sequential Write : 1481.778 MB/s
Random Read 512KB : 2773.484 MB/s
Random Write 512KB : 2744.068 MB/s
Random Read 4KB (QD=1) : 100.002 MB/s [ 24414.5 IOPS]
Random Write 4KB (QD=1) : 84.506 MB/s [ 20631.4 IOPS]
Random Read 4KB (QD=32) : 575.220 MB/s [140434.4 IOPS]
Random Write 4KB (QD=32) : 497.103 MB/s [121363.0 IOPS]

Test : 50 MB [D: 0.0% (0.1/650.0 GB)] (x1)
Date : 2014/10/12 5:28:08
OS : Windows 7 Ultimate SP1 [6.1 Build 7601] (x64)


SSD-RAID6 64KB stripe

-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]

Sequential Read : 2118.335 MB/s
Sequential Write : 1383.574 MB/s
Random Read 512KB : 923.879 MB/s
Random Write 512KB : 613.529 MB/s
Random Read 4KB (QD=1) : 28.902 MB/s [ 7056.1 IOPS]
Random Write 4KB (QD=1) : 47.847 MB/s [ 11681.4 IOPS]
Random Read 4KB (QD=32) : 443.090 MB/s [108176.3 IOPS]
Random Write 4KB (QD=32) : 47.714 MB/s [ 11648.9 IOPS]

Test : 4000 MB [D: 0.0% (0.1/650.0 GB)] (x1)
Date : 2014/10/12 6:59:56
OS : Windows 7 Ultimate SP1 [6.1 Build 7601] (x64)


-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]

Sequential Read : 2136.836 MB/s
Sequential Write : 1363.780 MB/s
Random Read 512KB : 985.766 MB/s
Random Write 512KB : 578.477 MB/s
Random Read 4KB (QD=1) : 32.779 MB/s [ 8002.7 IOPS]
Random Write 4KB (QD=1) : 45.550 MB/s [ 11120.7 IOPS]
Random Read 4KB (QD=32) : 446.649 MB/s [109045.1 IOPS]
Random Write 4KB (QD=32) : 51.336 MB/s [ 12533.1 IOPS]

Test : 2000 MB [D: 0.0% (0.1/650.0 GB)] (x1)
Date : 2014/10/12 7:01:53
OS : Windows 7 Ultimate SP1 [6.1 Build 7601] (x64)


-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]

Sequential Read : 2038.049 MB/s
Sequential Write : 1288.771 MB/s
Random Read 512KB : 1338.236 MB/s
Random Write 512KB : 860.719 MB/s
Random Read 4KB (QD=1) : 44.389 MB/s [ 10837.1 IOPS]
Random Write 4KB (QD=1) : 37.686 MB/s [ 9200.6 IOPS]
Random Read 4KB (QD=32) : 436.458 MB/s [106557.2 IOPS]
Random Write 4KB (QD=32) : 48.615 MB/s [ 11868.8 IOPS]

Test : 1000 MB [D: 0.0% (0.1/650.0 GB)] (x1)
Date : 2014/10/12 7:04:20
OS : Windows 7 Ultimate SP1 [6.1 Build 7601] (x64)


-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]

Sequential Read : 3481.906 MB/s
Sequential Write : 1271.721 MB/s
Random Read 512KB : 2672.499 MB/s
Random Write 512KB : 1960.951 MB/s
Random Read 4KB (QD=1) : 109.281 MB/s [ 26680.0 IOPS]
Random Write 4KB (QD=1) : 91.955 MB/s [ 22450.1 IOPS]
Random Read 4KB (QD=32) : 555.906 MB/s [135719.3 IOPS]
Random Write 4KB (QD=32) : 127.336 MB/s [ 31088.0 IOPS]

Test : 500 MB [D: 0.0% (0.1/650.0 GB)] (x1)
Date : 2014/10/12 7:06:20
OS : Windows 7 Ultimate SP1 [6.1 Build 7601] (x64)


----------------------------------------------------------------------
- CrystalDiskMark 3.0.3 x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]

Sequential Read : 3384.191 MB/s
Sequential Write : 3273.535 MB/s
Random Read 512KB : 2687.358 MB/s
Random Write 512KB : 2744.525 MB/s
Random Read 4KB (QD=1) : 117.383 MB/s [ 28657.9 IOPS]
Random Write 4KB (QD=1) : 109.081 MB/s [ 26631.2 IOPS]
Random Read 4KB (QD=32) : 544.120 MB/s [132841.8 IOPS]
Random Write 4KB (QD=32) : 352.176 MB/s [ 85980.5 IOPS]

Test : 100 MB [D: 0.0% (0.1/650.0 GB)] (x1)
Date : 2014/10/12 7:08:19
OS : Windows 7 Ultimate SP1 [6.1 Build 7601] (x64)


-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]

Sequential Read : 3142.942 MB/s
Sequential Write : 2985.456 MB/s
Random Read 512KB : 2511.831 MB/s
Random Write 512KB : 2476.580 MB/s
Random Read 4KB (QD=1) : 98.375 MB/s [ 24017.3 IOPS]
Random Write 4KB (QD=1) : 83.900 MB/s [ 20483.4 IOPS]
Random Read 4KB (QD=32) : 473.647 MB/s [115636.5 IOPS]
Random Write 4KB (QD=32) : 229.190 MB/s [ 55954.6 IOPS]

Test : 50 MB [D: 0.0% (0.1/650.0 GB)] (x1)
Date : 2014/10/12 7:10:27
OS : Windows 7 Ultimate SP1 [6.1 Build 7601] (x64)





OS・ソフトウェアのインストール

 最後に、ストライプサイズを64KBにした上で、OS・WIndows7 64ビット版をインストールしました。 無事にインストールできました。 そしてサポートソフトもインストールできました。 ただし、今後Tomcatをいじった場合のも共存できるかはわかりません。 回路シミュレータTinaがライセンスのアクティベートできませんでした。 そのため、他のPCでアクティベートしてライセンスを移行して解決しました。 また、ラムドライブソフトSoftware Perfect RAM Diskを入れ、4GBのラムドライブを作り、 TinaとAdobe Photoshopの一時ファイルをラムドライブにしました。 OSインストール後、再びベンチマークを走らせてみましたが、以下のようになりました。 書込性能が半分程度に低下していました。 書込みはそれほどしないのでそれほど大きな問題にならないのですが、気になるところです。 また、なぜか読出性能は若干上がっているようです。

-----------------------------------------------------------------------

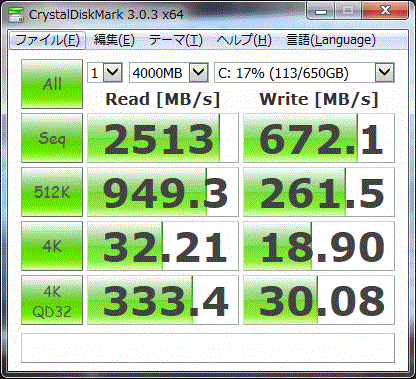

CrystalDiskMark 3.0.3 x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]

Sequential Read : 2513.817 MB/s
Sequential Write : 672.056 MB/s
Random Read 512KB : 949.285 MB/s
Random Write 512KB : 261.510 MB/s
Random Read 4KB (QD=1) : 32.208 MB/s [ 7863.2 IOPS]
Random Write 4KB (QD=1) : 18.903 MB/s [ 4614.9 IOPS]
Random Read 4KB (QD=32) : 333.448 MB/s [ 81408.1 IOPS]
Random Write 4KB (QD=32) : 30.083 MB/s [ 7344.4 IOPS]

Test : 4000 MB [C: 17.4% (112.8/650.0 GB)] (x1)
Date : 2014/11/03 5:24:05
OS : Windows 7 Ultimate SP1 [6.1 Build 7601] (x64)


-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]

Sequential Read : 4169.878 MB/s
Sequential Write : 4169.878 MB/s
Random Read 512KB : 3423.102 MB/s
Random Write 512KB : 3533.682 MB/s
Random Read 4KB (QD=1) : 160.895 MB/s [ 39281.0 IOPS]
Random Write 4KB (QD=1) : 148.767 MB/s [ 36320.0 IOPS]
Random Read 4KB (QD=32) : 675.699 MB/s [164965.7 IOPS]
Random Write 4KB (QD=32) : 437.602 MB/s [106836.5 IOPS]

Test : 50 MB [C: 17.4% (112.8/650.0 GB)] (x1)
Date : 2014/11/03 5:21:27
OS : Windows 7 Ultimate SP1 [6.1 Build 7601] (x64)




以下は、データ用のFドライブの場合の結果です。 書込をそれほど行っていないからか、当初の性能が維持されているようです。
-----------------------------------------------------------------------
CrystalDiskMark 3.0.3 x64 (C) 2007-2013 hiyohiyo
Crystal Dew World : http://crystalmark.info/
-----------------------------------------------------------------------
* MB/s = 1,000,000 byte/s [SATA/300 = 300,000,000 byte/s]

Sequential Read : 2350.079 MB/s
Sequential Write : 1316.067 MB/s
Random Read 512KB : 1019.425 MB/s
Random Write 512KB : 358.633 MB/s
Random Read 4KB (QD=1) : 32.561 MB/s [ 7949.5 IOPS]
Random Write 4KB (QD=1) : 35.358 MB/s [ 8632.3 IOPS]
Random Read 4KB (QD=32) : 410.663 MB/s [100259.5 IOPS]
Random Write 4KB (QD=32) : 37.234 MB/s [ 9090.4 IOPS]

Test : 4000 MB [F: 37.3% (113.2/303.5 GB)] (x1)
Date : 2014/11/03 5:21:41
OS : Windows 7 Ultimate SP1 [6.1 Build 7601] (x64)



総括

 当初の狙いは、性能(速度)、省エネ(消費電力)、信頼性、静穏の4Sでした。 性能に関しては、読出速度4倍、書込速度2倍を達成しました。 省エネ(消費電力)に関しては、起動用SSD+HDD5台によるRAID5の時代に消費電力が86Wだったのが 63Wまで減り、達成しました。 信頼性に関しては、発熱で不安定になることがあるため、改善はしていません。 静穏性に関しては、HDDをシステム内蔵ベイから撤去しましたがファンが増え、改善はしていません。 総合的には、システムがきびきび動くようになり、 またソフトウェアをインストールするスペースが増え、導入してよかったと思います。



以下は、スポンサーです。
リンクシェア アフィリエイト紹介プログラム 太陽光発電一括見積 太陽光発電一括見積



独立電源システムと過充電防止回路のChariot Lab.のページ-トップに戻る
